在電子產品的制造過程中，SMT貼片與DIP插件是兩種最為常見的電路板組裝工藝。它們各自承擔著不同類型的電子元器件安裝任務，相輔相成，共同構成了現代電子制造的核心環節。對于從業者或電子愛好者而言，清晰地理解二者的區別、流程及應用場景，是掌握PCBA（印制電路板組裝）技術的基礎。

一、 什么是SMT貼片？

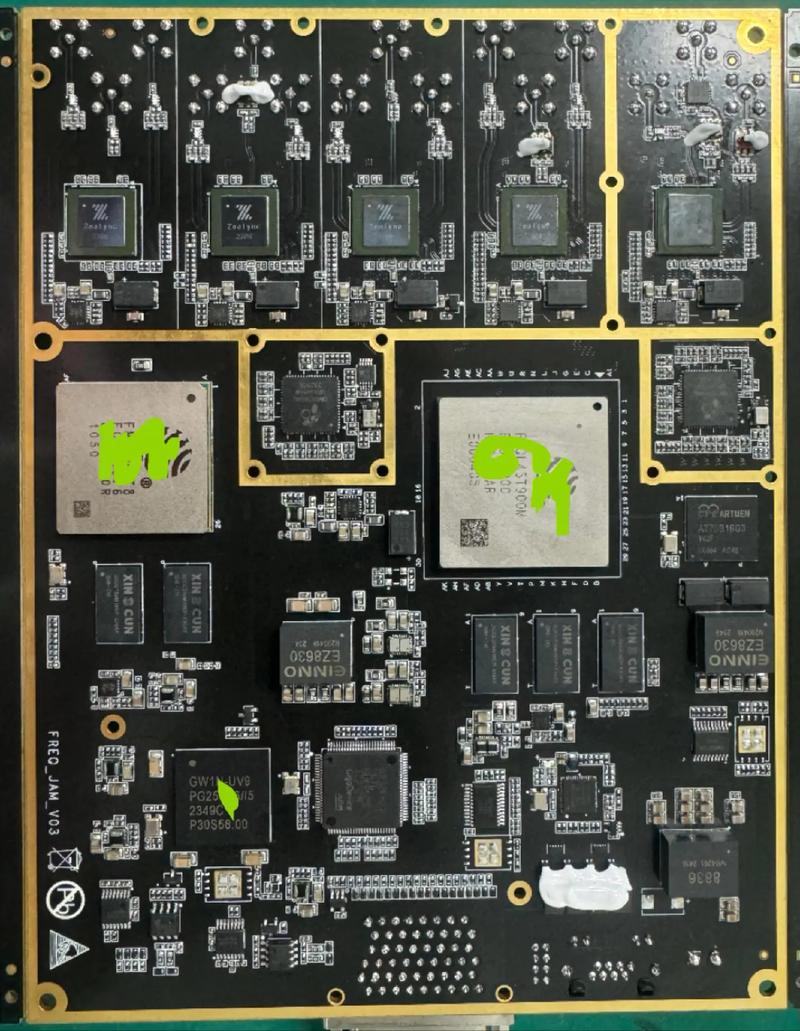

SMT（Surface Mount Technology，表面貼裝技術）是一種將片式元器件（SMD）直接貼裝并焊接在PCB表面的工藝。縮寫中最后一個字母“T”代表技術，所以“SMT貼片”本身就是指這一技術下的貼裝環節。

核心流程：

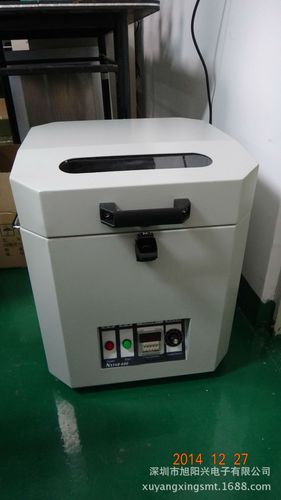

1. 錫膏印刷： 通過鋼網將錫膏漏印到PCB的焊盤上。
2. 貼片： 貼片機通過視覺系統識別，將電阻、電容、IC等微小元件快速地貼放到涂有錫膏的焊盤上。
3. 回流焊接： PCB進入回流焊爐，經過預熱、恒溫、回流、冷卻四個溫區，錫膏熔化后冷卻，完成元件與焊盤的機械與電氣連接。

特點與優勢：
- 高密度： 元件體積小，引腳細密，可實現高密度組裝。
- 高效率： 全自動化生產，貼片速度快（可達每小時數萬至數十萬點）。
- 成本低： 省去了大量人工插件和波峰焊工序。
- 適合微型化： 手機、電腦主板等常用此工藝。

二、 什么是DIP插件？

DIP（Dual In-line Package，雙列直插封裝）原指一種元件的封裝形式，引申為通孔插裝技術（Through-Hole Technology, THT）。在組裝語境下，DIP插件即“插件加工”或“后焊加工”，是指將帶有長引腳的元件插入PCB的導通孔內，然后進行焊接的工藝。常見的DIP元件包括插座、排針、大電容、變壓器、連接器以及部分大功率器件。

核心流程：
1. 元件預成型： 根據PCB孔距對元件引腳進行整腳。
2. 插件： 將元件引腳插入PCB孔內（可分為手工插件或自動插件機）。
3. 波峰焊接： 引腳穿過PCB后，板面經過波峰焊爐，液態焊錫波峰接觸焊盤和引腳，完成焊接。在此環節有時會對不需要焊接的部位貼阻焊膠帶進行保護。
4. 引腳剪切/修復： 焊接后修剪多余引腳，并檢查虛焊、連錫等缺陷。

與SMT常銜接的工序：實際上在絕大多數工廠流程中，SMT工序是先做貼片，再去做DIP插件。先完成貼片的表面貼裝和焊接，再將已完成貼片焊好的板子轉移到DIP產線。

為什么要在SMT之后仍需DIP？原因如下：
- 物理強度： 連接器、DC座等經常受插拔力的元件，穿孔焊接的可靠性更高。
- 大功率散熱： 較多的穿孔元件能承載大電流。
- 成本： 在某些分立器件中比SMT更具價格優勢。
- 無法表面貼裝的元件： 部分老舊或特殊規格的元器件本質仍然是插件式封裝。

三、 SMT與DIP的核心差異對比

| 對比維度 | SMT貼片 | DIP插件 |
| :--- | :--- | :--- |
| 元件類型 | 片式/SMD | 通孔/引腳 |
| 焊接位置 | PCB單面/雙面（表面） | 過孔焊接（貫穿過PCB板） |
| 焊接方式 | 回流焊 | 波峰焊/手工焊 |
| 元件密集度 | 極高，雙面可貼 | 較低，限定在設計孔位 |
| 市場定位 | 微型、精密類電子主力 | 連接器、功放等剩余器件 |
| 工藝順序 | 通常在流程前面 | 通常在SMT之后的工序 |

四、 深圳的smt貼片與dip插件產業現狀

若你檢索“深圳 smt貼片 dip插件 一站式”，將不難發現絕大多數承接這類加工服務的中大型代工廠主要集中在寶安、龍華、光明及沙井一帶。因為該行業對時效、配套供應鏈要求極高，各家在打樣、小批量、批量產階段的精度能力差異相當大。整體實力強的廠家通常配備十溫區回流焊和電磁泵波峰焊與選擇性焊接結合，往往既做精密貼片投產，也專注DIP器件的后焊代工，甚至部分極端特殊混裝板，就是在上邊先貼片，同時對應直插件從SMT工序就做通孔融合的裝聯，所有一站式完成而不用合回流就能保證工藝一致抗溫差異降低裂紋。

**好品質的成品，除去看工藝流程的快與慢，更關鍵的還在是否能如實分享SMT與DIP融合工藝出現錯誤全檢時效工藝及降成本的控制點。將問題留廠而不是交付給短期拆機超壽命引發拒賠的關鍵考驗。簡言之如果核心板子是集成狀態穩定，對穩定性堪用維修的低BOM原始訴求，你就合理找類似日青陽類封裝細節，這些才得到真正符合車規級的避坑。遠不僅僅停留在廠夸的ISO長周期文件狀態審批蓋過的小錯。留意它們的焊接冷卻之后無局通過納米出現頭皮的微小空洞現象必須給出科學合格的平衡鍵。因為有些來路是在回流高溫帶來的側霧盲孔穿透隱藏你抽正經常判斷錯工控與消費品質輸出絕對保證的最大隱患。
